Σε τομείς όπως ο εξοπλισμός εξωτερικού χώρου, ο βιομηχανικός αυτοματισμός, η ναυτική μηχανική και τα οχήματα νέας ενέργειας, η αξιοπιστία των ηλεκτρικών συνδέσεων συχνά καθορίζει τη διάρκεια ζωής ολόκληρου του συστήματος.Αδιάβροχοι κυκλικοί σύνδεσμοιέχουν σχεδιαστεί για να επιλύουν προκλήσεις σύνδεσης σε σκληρά περιβάλλοντα που περιλαμβάνουν υγρασία, σκόνη και κραδασμούς. Είναι κάτι περισσότερο από απλά «βύσματα» – είναι ολοκληρωμένες λύσεις μηχανικής που ενσωματώνουν τη στεγανοποίηση, το κλείδωμα και τη μετάδοση σήματος.

Γιατί να επιλέξετε εγκύκλιο;

Σε εφαρμογές μηχανικής, τα πλεονεκτήματα των κυκλικών συνδέσμων πηγάζουν από τη φυσική ορθολογικότητα της γεωμετρικής τους δομής.

• Υψηλή χρήση χώρου: Η κυκλική διατομή επιτρέπει τον μέγιστο αριθμό επαφών εντός του μικρότερου αποτυπώματος, επιτρέποντας διαμορφώσεις ακίδων υψηλής πυκνότητας.

• Απλή εφαρμογή στεγανοποίησης: Το κυκλικό προφίλ, σε συνδυασμό με δακτυλίους O ή παρεμβύσματα, δημιουργεί ομοιόμορφη ακτινική πίεση, εξασφαλίζοντας αξιόπιστη απόδοση στεγανοποίησης.

• Ανώτερη μηχανική αντοχή: Τα κυκλικά περιβλήματα κατανέμουν ομοιόμορφα την πίεση, προσφέροντας καλύτερη αντοχή στην κρούση και τους κραδασμούς από τους ορθογώνιους συνδέσμους. Οι μηχανισμοί ασφάλισης με σπείρωμα και μπαγιονέτ παρέχουν πιο στιβαρή ασφάλεια ζευγαρώματος.

Αντίθετα, οι τυπικοί μη αδιάβροχοι σύνδεσμοι είναι συνήθως κατάλληλοι μόνο για ξηρούς εσωτερικούς χώρους. Χωρίς δομές στεγανοποίησης, είναι επιρρεπείς σε αστοχία λόγω εισροής νερού ή υποβάθμισης της υπεριώδους ακτινοβολίας όταν εκτίθενται σε εξωτερικούς χώρους.

Κατανόηση των βαθμολογιών IP: Το πρώτο βήμα στην επιλογή

Το "αδιάβροχο" είναι μια γενική έννοια που πρέπει να ποσοτικοποιηθεί χρησιμοποιώντας τις αξιολογήσεις IP (Προστασία εισόδου) στην πρακτική μηχανικής. Σύμφωνα με το πρότυπο IEC 60529, το πρώτο ψηφίο μετά το IP αντιπροσωπεύει προστασία από τη σκόνη και το δεύτερο ψηφίο αντιπροσωπεύει προστασία από το νερό.

Βασική σημείωση: Η βαθμολογία IP μιας σύνδεσης αναφέρεται συνήθως στην ικανότητα προστασίας της στη συνδυαστική κατάσταση. Εάν η θύρα του εξοπλισμού είναι εκτεθειμένη για μεγάλα χρονικά διαστήματα, πρέπει να τοποθετηθεί προστατευτικό καπάκι. Διαφορετικά, η προστασία διακυβεύεται.

Τα υλικά και η δομή καθορίζουν τη διάρκεια ζωής

Πέρα από τις αξιολογήσεις IP, η επιλογή υλικού επηρεάζει άμεσα τη μακροζωία του συνδέσμου σε συγκεκριμένα περιβάλλοντα.

• Υλικά στέγασης: Για μακροχρόνια χρήση σε εξωτερικούς χώρους, συνιστώνται θερμοπλαστικά υλικά (όπως πολυανθρακικό και PBT) – είναι ελαφριά, ανθεκτικά στη διάβρωση και προσφέρουν αντοχή στην υπεριώδη ακτινοβολία (πιστοποίηση UL F1). Τα μεταλλικά περιβλήματα (κράμα αλουμινίου, ανοξείδωτος χάλυβας) είναι κατάλληλα όπου απαιτείται υψηλότερη μηχανική αντοχή ή θωράκιση EMI, με τον ανοξείδωτο χάλυβα να είναι η προτιμώμενη επιλογή για θαλάσσια περιβάλλοντα ψεκασμού αλατιού.

• Μηχανισμοί κλειδώματος:

• Κλείδωμα με σπείρωμα: Πιο αξιόπιστο, εξαιρετική αντοχή στους κραδασμούς, κατάλληλο για βαριά βιομηχανία.

• Κλείδωμα Bayonet/Push-Pull: Επιτρέπει τη γρήγορη εισαγωγή και εξαγωγή με καθαρή ηχητική ανάδραση "κλικ", εξοικονομώντας σημαντικό χρόνο εγκατάστασης, ιδιαίτερα ιδανικό για εργασίες σε εναέριο χώρο ή σε περιορισμένο χώρο.

• Επαφές: Για να εξασφαλιστεί η σταθερότητα του σήματος, οι επαφές είναι συνήθως κατασκευασμένες από κράμα χαλκού με επιχρυσωμένη επένδυση για να αντιστέκονται στην οξείδωση και τη διάβρωση.

Πρακτικές Θεωρήσεις στην Εγκατάσταση και Συντήρηση

Στην πραγματική εγκατάσταση και συντήρηση, τα ακόλουθα σημεία καθορίζουν άμεσα εάν η απόδοση προστασίας του βύσματος έχει επιτευχθεί πλήρως:

1. Αποφύγετε την καταπόνηση του καλωδίου: Ποτέ μην τραβάτε το καλώδιο για να συνδυάσετε ή να αποσυνδέσετε τη φίσα. Η καταπόνηση του καλωδίου μπορεί να βλάψει τη δομή της πίσω στεγανοποίησης, προκαλώντας αστοχία της βαθμολογίας IP. Βεβαιωθείτε ότι παρέχεται επαρκής ανακούφιση καταπόνησης για το καλώδιο κατά την εγκατάσταση.

2. Μόνο σφίξιμο με το χέρι: Εκτός από τις ειδικές θύρες εργαλείων, όλες οι λειτουργίες ασφάλισης πρέπει να εκτελούνται με το χέρι. Το υπερβολικό σφίξιμο με κλειδιά ή εργαλεία μπορεί να καταστρέψει τα σπειρώματα ή το περίβλημα.

3. Τακτική επιθεώρηση: Ελέγχετε περιοδικά εάν οι δακτύλιοι στεγανοποίησης είναι παλιοί ή ραγισμένοι και εάν οι επαφές είναι διαβρωμένες ή μολυσμένες. Για θύρες που δεν χρησιμοποιούνται για μεγάλες περιόδους, σφραγίστε τις με προστατευτικά καπάκια.

Mainstream μάρκες και σειρές στην αγορά

Ανάλογα με τις διαφορετικές απαιτήσεις εφαρμογής, μια σειρά προϊόντων ώριμης σειράς είναι ήδη διαθέσιμη στην αγορά:

Amphenol: Η σειρά X-Lok υποστηρίζει γρήγορο κλείδωμα με ώθηση και η σειρά M12 S-Code πληροί το πρότυπο IEC 61076-2-111, προσφέροντας βαθμούς προστασίας IP67/IP68/IP69K, κατάλληλοι για βιομηχανικούς αυτοματισμούς και σιδηροδρομική μεταφορά.

Omron: Η σειρά XS5 (M12 SmartClick) διαθέτει μια καινοτόμο εσωτερική δομή κλειδώματος που αποτρέπει το μπλοκάρισμα των υπολειμμάτων, υποστηρίζει γρήγορο κλείδωμα 1/8 στροφής και χρησιμοποιείται ευρέως σε σενάρια εργοστασιακών αυτοματισμών όπως αυτοκίνητα, τρόφιμα και ποτά.

Bulgin: Η σειρά 400 παρέχει προστασία IP68/IP69K, καλύπτοντας συνδέσεις ισχύος, δεδομένων και ραδιοσυχνοτήτων, κατάλληλη για σκληρά περιβάλλοντα όπως η θαλάσσια επεξεργασία και η επεξεργασία τροφίμων.

Souriau - Eaton: Η σειρά UTS διαθέτει πλαστικό περίβλημα με κλείδωμα ξιφολόγχης 1/3 στροφής, με ορισμένα μοντέλα να διατηρούν την πιστοποίηση IP68 ακόμη και σε κατάσταση χωρίς σύζευξη και υποστηρίζει μικτές διαμορφώσεις ισχύος και σήματος.

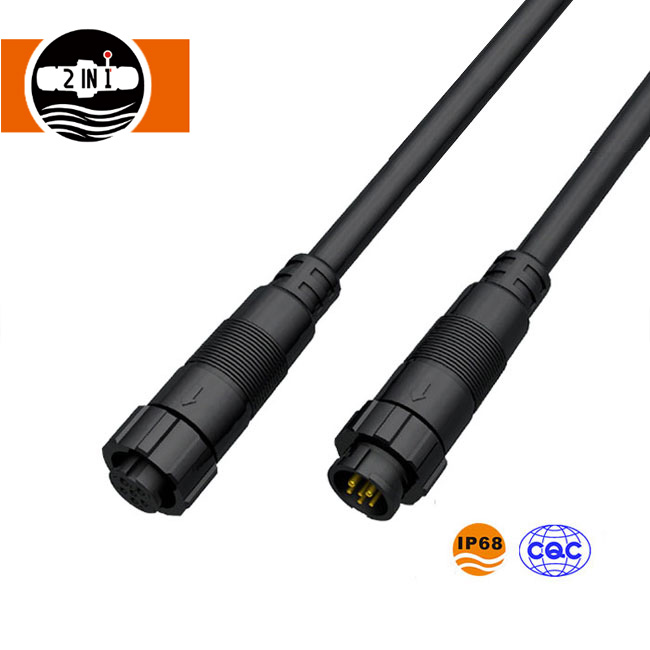

HuaYi-FaDa: Η σειρά M26 προσφέρει υπερκαλουπωμένες και αποσπώμενες εκδόσεις, υποστηρίζοντας βαθμό προστασίας IP68, με ιδιότητες επιβραδυντικού φλόγας, αντιοξειδωτικές και ανθεκτικές στη διάβρωση, κατάλληλο για φωτισμό LED, εξοπλισμό σκηνής, έξυπνο πλέγμα, ηλιακή ενέργεια και εξοπλισμό αυτοματισμού, με προσαρμοσμένες επιλογές χρώματος, όπως μήκος καλωδίου και περίβλημα.

Όλες οι επωνυμίες τρίτων και τα μοντέλα προϊόντων που αναφέρονται σε αυτό το άρθρο αποτελούν ιδιοκτησία των αντίστοιχων κατόχων τους και παρέχονται μόνο για λόγους αναφοράς.Τεχνολογία HuaYi-FaDaείναι ανεξάρτητος κατασκευαστής και δεν έχει καμία σχέση με τις προαναφερθείσες μάρκες, εκτός εάν αναφέρεται ρητά διαφορετικά.
