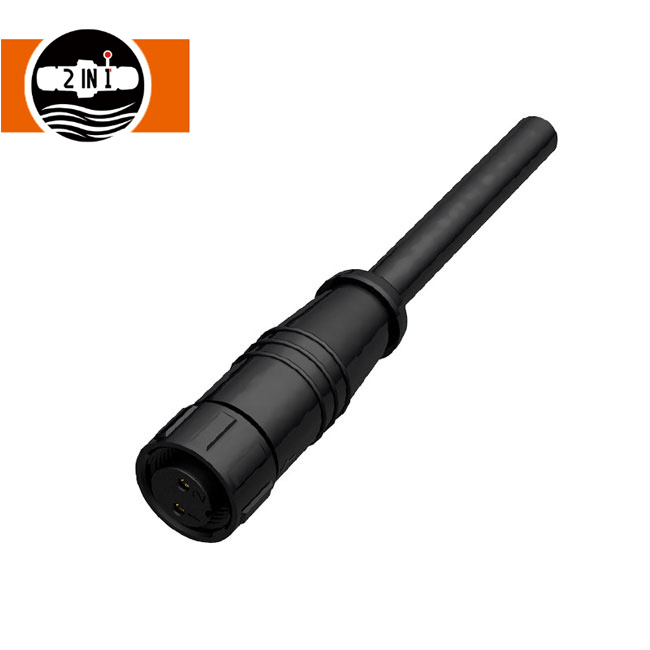

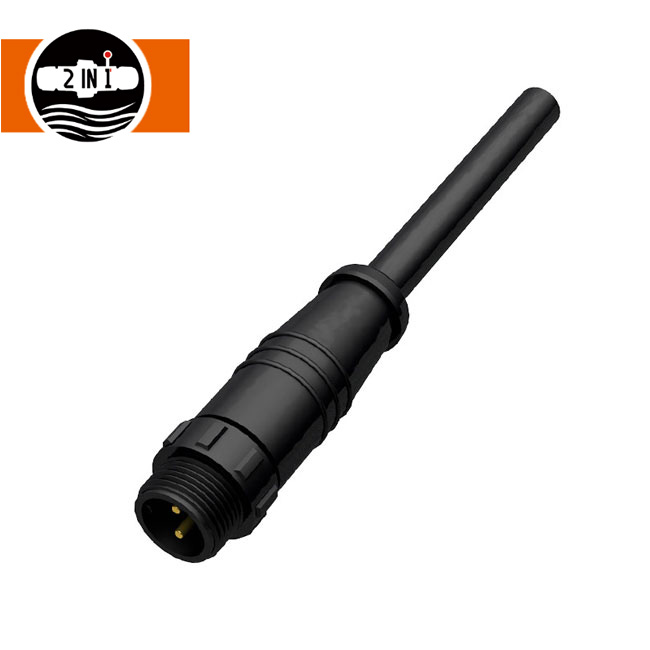

M14 Αδιάβροχος σύνδεσμος 3 καλωδίων, 2πολικός, 3πολικός, 4πολικός, 5πολικός, 6πολικός και 8πολικός αδιάβροχος σύνδεσμος με σύρμα συγκόλλησης, με άκρα συγκόλλησης για καλύτερη στεγανοποίηση της σύνδεσης. Αρσενικά θηλυκά βύσματα στήριξης πάνελ για να ταιριάζουν με τα διαθέσιμα βύσματα M14 επίσης. Η τεχνολογία HuaYi-FaDa ως επαγγελματική κατασκευή αδιάβροχης σύνδεσης M14 3 Wire, μπορείτε να είστε σίγουροι ότι θα αγοράσετε την αδιάβροχη σύνδεση M14 3 Wire από το εργοστάσιό μας και θα σας προσφέρουμε την καλύτερη εξυπηρέτηση μετά την πώληση και έγκαιρη παράδοση.
Η HuaYi-FaDa Technology, κορυφαίος εγχώριος κατασκευαστής αδιάβροχων βυσμάτων, κυκλοφόρησε το M14 3-Wire Waterproof Connector. Διαθέτοντας συγκολλημένη δομή καλωδίωσης για βελτιωμένη σφράγιση, είναι συμβατό με διαμορφώσεις 2/3/4/5/6/8 ακίδων, ικανοποιώντας ταυτόχρονα τις απαιτήσεις ισχύος και μετάδοσης σήματος. Οι αδιάβροχες υποδοχές M14 μας προσφέρουν μια πλήρη σειρά αρσενικών και θηλυκών συνδέσμων και επιλογών τοποθέτησης πάνελ, απλοποιώντας τη συναρμολόγηση του εξοπλισμού και τις διαδικασίες μαζικής παραγωγής για τους πελάτες μας. Χρησιμοποιούνται ευρέως στον εξωτερικό φωτισμό, στον βιομηχανικό αυτοματισμό, στη νέα ενέργεια και στις επικοινωνίες 5G.
Δεσμευόμαστε να παρέχουμε σταθερή ποιότητα και υπηρεσίες έγκαιρης παράδοσης στους παγκόσμιους πελάτες μας. Η επιλογή του αδιάβροχου συνδετήρα 3 συρμάτων M14 σημαίνει την επιλογή μιας μακροπρόθεσμης, σταθερής λύσης σύνδεσης.
|
Προδιαγραφές: |
|
|
Όνομα προϊόντος |
M14 Αδιάβροχο συνδετήρα 3 καλωδίων |
|
Αριθμός είδους |
Σύνδεσμος καλωδίων συγκόλλησης SQ14-3P |
|
Τρόπος σύνδεσης |
Σύνδεση καλωδίων συγκόλλησης |
|
Αριθμός πυρήνα |
2 καρφίτσες, 3 καρφίτσες, 4 καρφίτσες, 5 καρφίτσες, 6 καρφίτσες, 8 καρφίτσες |
|
Χρώμα |
Μαύρος |
|
Αδιάβροχο επίπεδο |
IP68 |
|
Προδιαγραφές καλωδίου |
16AWG~24AWG |
|
Εύρος διαμέτρου καλωδίου |
≤7,0 mm |
|
Ονομαστικό ρεύμα (Α) |
10Α για 2 ακίδες, 2Α για 8 ακίδες |
|
Τάση λειτουργίας (AC.V.rms) |
500V |
|
Αντοχή σε τάση (AC.V) |
1500V στο 1 λεπτό |
|
Αντοχή επαφής |
<5mΩ |
|
Αντοχή μόνωσης |
>500MΩ |
|
Αντοχή |
≥3000 κύκλοι ζευγαρώματος και μη ζευγαρώματος |
|
Διαβάθμιση θερμοκρασίας |
-40°C~105°C |
|
Αντοχή στη φλόγα |
UL94-V0 |
|
Υλικό: |
|
|
Κέλυφος και μονωμένα μέρη |
Πλαστικά μηχανικής υψηλής απόδοσης |
|
Καρφίτσα επαφής |
Κράμα χαλκού με επίχρυσο |
|
Σφραγίδα |
Πυρίτιο |
Χρησιμοποιεί διπλή προστασία με στεγανοποιήσεις σιλικόνης και συγκολλημένες απολήξεις, επιτυγχάνοντας αδιάβροχη βαθμολογία IP68, εξασφαλίζοντας σταθερή λειτουργία υποβρύχια και σε υγρά περιβάλλοντα.

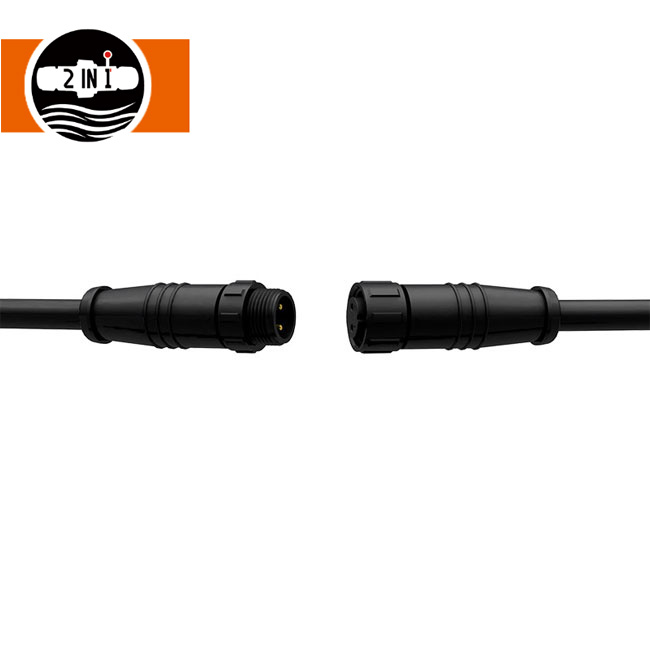

Η δομή συνδέσμου αρσενικού-θηλυκού με κλείδωμα με σπείρωμα μειώνει τον κίνδυνο χαλάρωσης και εισροής νερού.
Οι επιχρυσωμένες επαφές από κράμα χαλκού μειώνουν την αντίσταση επαφής και βελτιώνουν τη σταθερότητα μετάδοσης σήματος και ισχύος.
Η μόνωση και η τάση αντοχής πληρούν τα πρότυπα ασφαλείας βιομηχανικού εξοπλισμού, μειώνοντας τον κίνδυνο βραχυκυκλωμάτων και βλαβών.
Υποστηρίζει μικτή μετάδοση ισχύος και σήματος (π.χ. 2+4 ακίδες), προσαρμόσιμη σε διάφορες διεπαφές συσκευών.
Το περίβλημα είναι κατασκευασμένο από πλαστικό μηχανικής υψηλής αντοχής, προσφέροντας αντοχή στην κρούση, αντοχή στην παραμόρφωση και αντοχή στη γήρανση.
Ευρύ φάσμα θερμοκρασιών λειτουργίας, κατάλληλο για μακροχρόνια χρήση σε ακραία κρύα και υψηλές θερμοκρασίες σε εξωτερικούς και βιομηχανικούς χώρους.
UL94-V0 επιβραδυντικό φλόγας, που πληροί τις προδιαγραφές ασφαλείας εξοπλισμού.
Υποστηρίζει τοποθέτηση από καλώδιο σε καλώδιο και από καλώδιο σε πίνακα, με ένα πλήρες σετ αρσενικών και θηλυκών βυσμάτων.
Υπάρχουν διαθέσιμες πολλές μετρήσεις πυρήνων, που καλύπτουν τις ανάγκες καλωδίωσης του εξοπλισμού κοινής ανίχνευσης, φωτισμού και ελέγχου.
Η συγκολλημένη καλωδίωση διευκολύνει την επιτόπια κατασκευή και τη μαζική παραγωγή.
Σύνδεση:
Πιστοποίηση προϊόντος για αδιάβροχο συνδετήρα 3 καλωδίων M14
Αυτός ο αδιάβροχος σύνδεσμος M14 3 καλωδίων έχει περάσει το πιστοποιητικό CE, RoHS. Είναι με αδιάβροχο επίπεδο IP68.
Ο αδιάβροχος σύνδεσμος M14 3 Wire είναι κατάλληλος για τη σύνδεση συσκευών που απαιτούν αδιαβροχοποίηση, προστασία από τη σκόνη και σταθερότητα:
Φωτισμός εξωτερικού χώρου: φώτα δρόμου LED, πλυντήρια τοίχου, φώτα τοπίου, προβολείς
Βιομηχανικός Αυτοματισμός: Αισθητήρες, ενεργοποιητές, μονάδες ελέγχου
Νέα Ενέργεια: Φωτοβολταϊκές μονάδες, εξοπλισμός αποθήκευσης ενέργειας, διεπαφές πασσάλων φόρτισης
Επικοινωνία 5G: Περιφερειακά σταθμού βάσης, εξοπλισμός παρακολούθησης, ντουλάπια εξωτερικού χώρου
Οχήματα σιδηροδρομικής μεταφοράς και περιβάλλοντος: ηλεκτρικά εξαρτήματα επί του σκάφους, συνδέσεις εξωτερικού σήματος
Εξοπλισμός μηχανημάτων: Εργαλειομηχανές, όργανα εξωτερικού χώρου, καλωδιώσεις μηχανημάτων μηχανικής
Ώριμη Αδιάβροχη Δομή
Σχεδιασμός στεγανοποίησης πολλαπλών στρώσεων, δοκιμές μακροπρόθεσμης εμβάπτισης, διασφαλίζουν ότι δεν υπάρχει διαρροή σε εξωτερικούς και υγρούς χώρους.
Επιχρυσωμένη διαδικασία επαφής
Ανθεκτικό στην οξείδωση και τη διάβρωση, διατηρώντας χαμηλή αντίσταση επαφής και παρατείνοντας τη διάρκεια ζωής.
Καλούπι ακριβείας και χύτευση με έγχυση
Καλή συνοχή διαστάσεων, ομαλή αρσενική και θηλυκή εφαρμογή, μέτρια δύναμη εισαγωγής και εξαγωγής, διευκολύνοντας τη συναρμολόγηση μάζας.
Ποιοτικός έλεγχος πλήρους διαδικασίας
Πραγματοποιούνται τυποποιημένες δοκιμές από τις πρώτες ύλες, τη χύτευση με έγχυση, το υλικό έως τη συναρμολόγηση τελικού προϊόντος, μειώνοντας τα ποσοστά ελαττωμάτων.
Δυνατότητα γρήγορης προσαρμογής: Υποστηρίζει προσαρμογές OEM/ODM για το μήκος καλωδίων, τον αριθμό πυρήνων, την εμφάνιση και τη μέθοδο εξόδου καλωδίων για προσαρμογή στις δομές εξοπλισμού πελατών.
