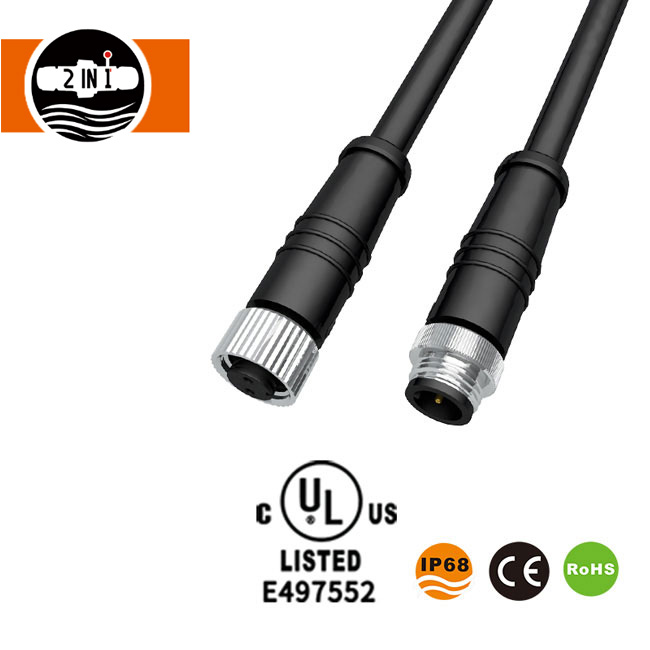

M12 Αδιάβροχη υποδοχή ηλεκτρικού καλωδίου

Ο αδιάβροχος σύνδεσμος ηλεκτρικού καλωδίου M12 είναι ένα από τα βασικά προϊόντα της HuaYi-FaDa Technology, ειδικά σχεδιασμένο για διάφορα σενάρια ηλεκτρικής σύνδεσης που απαιτούν στεγανοποίηση και αντοχή στη διάβρωση. Εξισορροπεί την πρακτικότητα και την ανθεκτικότητα, προσαρμόζεται σε μια ποικιλία σύνθετων συνθηκών εργασίας. Το προϊόν υιοθετεί έναν αρθρωτό σχεδιασμό: το επάνω μέρος διαθέτει επιχρυσωμένες διεπαφές επαφής για τη διασφάλιση σταθερής μετάδοσης ρεύματος και σήματος. Το μεσαίο τμήμα έχει ένα μεταλλικό παξιμάδι ασφάλισης για να ενισχύσει τη σταθερότητα της σύνδεσης και να αποτρέψει την αποκόλληση που προκαλείται από κραδασμούς. και το κάτω μέρος έχει κέλυφος νάιλον PA66 με εξαιρετική αντοχή στις καιρικές συνθήκες και προστατευτική απόδοση. Αυτά τα τρία στοιχεία συνεργάζονται για να εξασφαλίσουν σταθερή λειτουργία του αδιάβροχου συνδετήρα ηλεκτρικού καλωδίου M12 ακόμη και σε σκληρά περιβάλλοντα. Είμαστε πάντα προσανατολισμένοι στον πελάτη, βελτιστοποιούμε τη δομή του προϊόντος και βελτιώνουμε την απόδοση του προϊόντος για να κάνουμε αυτόν τον αδιάβροχο συνδετήρα ηλεκτρικού καλωδίου M12 προσαρμόσιμο στις πραγματικές ανάγκες εφαρμογής περισσότερων βιομηχανιών και να μειώνουμε τον κίνδυνο αστοχίας σύνδεσης για τους πελάτες μας.

Παράμετρος αδιάβροχης σύνδεσης ηλεκτρικού καλωδίου M12

Ανάλυση Δομής Προϊόντος

Επάνω μέρος: Επιχρυσωμένη διεπαφή επαφής

Το επάνω μέρος του αδιάβροχου συνδετήρα ηλεκτρικού καλωδίου M12 είναι η περιοχή επαφής του πυρήνα, κατασκευασμένο από επιχρυσωμένο ορείχαλκο. Η ομοιόμορφη και πυκνή επίστρωση χρυσού απομονώνει αποτελεσματικά τον σύνδεσμο από διαβρωτικές ουσίες όπως ο αέρας και η υγρασία, αποτρέποντας την οξείδωση και τη σκουριά και διασφαλίζοντας τη συνέχεια και τη σταθερότητα της μετάδοσης ρεύματος και σήματος. Ο σχεδιασμός της επαφής συμμορφώνεται με τα βιομηχανικά πρότυπα, εξασφαλίζοντας ομαλή εισαγωγή και αφαίρεση και στενή επαφή. Αυτό μειώνει αποτελεσματικά την αντίσταση επαφής και την απώλεια σήματος, καθιστώντας το κατάλληλο για απαιτήσεις μετάδοσης χαμηλής τάσης και ρεύματος και ιδανικό για βιομηχανικά σενάρια με υψηλές απαιτήσεις σταθερότητας σήματος.

Μέσο μέρος: Μεταλλικό παξιμάδι ασφάλισης

Το προϊόν διαθέτει μεταλλικό παξιμάδι στο μεσαίο τμήμα, κατασκευασμένο από κράμα υψηλής αντοχής και επεξεργασμένο με μηχανική ακρίβεια. Τα νήματα είναι καθαρά και κανονικά και η δύναμη ασφάλισης είναι μέτρια. Επιτρέπει το κλείδωμα περιστροφής 360°, διασφαλίζοντας μια ασφαλή και αξιόπιστη σύνδεση μεταξύ του συνδετήρα και του εξοπλισμού/καλωδίων, αποτρέποντας αποτελεσματικά τη χαλάρωση ή την αποκόλληση λόγω κραδασμών ή εξωτερικών κραδασμών του εξοπλισμού. Η επιφάνεια του μεταλλικού παξιμαδιού είναι επεξεργασμένη με αντιδιαβρωτική επίστρωση, επιτρέποντάς της να αντέχει σε σκληρά περιβάλλοντα όπως υγρασία και σκόνη, επεκτείνοντας τη συνολική διάρκεια ζωής του αδιάβροχου συνδετήρα ηλεκτρικού καλωδίου M12.

Κάτω μέρος: PA66 Nylon περίβλημα

Το κάτω μέρος του αδιάβροχου συνδετήρα ηλεκτρικού καλωδίου M12 είναι η δομή του περιβλήματος, κατασκευασμένο από υψηλής ποιότητας νάιλον υλικό PA66, που πληροί το πρότυπο επιβραδυντικού φλόγας 94-VO και διαθέτει εξαιρετικές ιδιότητες επιβραδυντικού φλόγας, αντοχής στις καιρικές συνθήκες και αντοχής στην κρούση. Το περίβλημα διαθέτει αυστηρό σχεδιασμό στεγανοποίησης, εξοπλισμένο με ειδικό αδιάβροχο δακτύλιο σιλικόνης, επιτυγχάνοντας αδιάβροχο βαθμό IP67 ή υψηλότερο, εμποδίζοντας αποτελεσματικά τη σκόνη, την υγρασία και το λάδι να εισέλθουν στον σύνδεσμο και προστατεύοντας τις εσωτερικές επαφές και την καλωδίωση από ζημιά. Ταυτόχρονα, το υλικό νάιλον PA66 διαθέτει επίσης καλή αντίσταση σε χαμηλή θερμοκρασία, διατηρώντας τη δομική σταθερότητα ακόμη και σε ακραία περιβάλλοντα χαμηλής θερμοκρασίας -40℃, χωρίς να γίνεται εύθραυστο ή να παραμορφώνεται.

Χαρακτηριστικά προϊόντος

1. Αξιόπιστη αδιάβροχη και ανθεκτική στη σκόνη απόδοση

Η αδιάβροχη υποδοχή ηλεκτρικού καλωδίου M12 πληροί τις αδιάβροχες και αδιάβροχες επιδόσεις του προτύπου IP67, ενώ ορισμένα μοντέλα μπορούν να αναβαθμιστούν σε IP68. Αποτρέπει αποτελεσματικά τη διείσδυση σκόνης και τη βραχυπρόθεσμη βύθιση στο νερό, καθιστώντας το κατάλληλο για υπαίθρια, υγρά και σκονισμένα περιβάλλοντα, παρέχοντας ολοκληρωμένη προστασία για ηλεκτρικές συνδέσεις. Σημειώστε ότι η παρατεταμένη βύθιση στο νερό θα πρέπει να αποφεύγεται για να μην επηρεαστεί η προστατευτική του απόδοση.

2. Ανώτερη αντοχή σε υλικό και διάβρωση

Οι επαφές είναι από επιχρυσωμένο ορείχαλκο, το κέλυφος είναι από νάιλον PA66 και το παξιμάδι από μέταλλο. Αυτά τα τρία υλικά συνεργάζονται για να ενισχύσουν την αντοχή στη διάβρωση, την αντοχή στο λάδι και την αντοχή σε κρούση του προϊόντος. Το προϊόν έχει υποβληθεί σε αυστηρή δοκιμή ψεκασμού αλατιού (χωρίς διάβρωση μετά από 48 ώρες δοκιμής ουδέτερου ψεκασμού αλατιού), καθιστώντας το κατάλληλο για διάφορα χημικά μέσα σε βιομηχανικά περιβάλλοντα και παρατείνοντας τη διάρκεια ζωής του.

3. Πολλαπλές επιλογές καρφίτσας και ευρεία συμβατότητα

Προσφέρει διαμορφώσεις πολλαπλών ακίδων, συμπεριλαμβανομένων 2-pin, 3-pin, 4-pin, 5-pin, 8-pin, 2+2-pin, 2+3-pin, and 2+4-pin, επιτρέποντας ευέλικτη επιλογή με βάση τις ανάγκες σύνδεσης του πελάτη. Προσαρμόζεται σε διαφορετικά σενάρια μετάδοσης ισχύος και σήματος και είναι συμβατό με διάφορες συσκευές όπως φωτισμό LED, αισθητήρες και ενεργοποιητές.

4. Βολική εγκατάσταση και ασφαλής σύνδεση

Υποστηρίζει την τοποθέτηση στο πίσω πάνελ, απλοποιώντας τη διαδικασία εγκατάστασης χωρίς να απαιτούνται πολύπλοκα εργαλεία ή εξειδικευμένες δεξιότητες, βελτιώνοντας έτσι την αποτελεσματικότητα της εγκατάστασης. Ο σχεδιασμός του κεντρικού μεταλλικού παξιμαδιού κλειδώματος εξασφαλίζει ομαλή εισαγωγή και αφαίρεση και είναι ανθεκτικό σε κραδασμούς και αντιχαλάρωση, κατάλληλο για σενάρια βιομηχανικού αυτοματισμού με συχνούς κραδασμούς.

5. Μετάδοση σήματος χαμηλών απωλειών

Οι επιχρυσωμένες επαφές έχουν χαμηλή αντίσταση επαφής (≤10mΩ) και υψηλή αντίσταση μόνωσης (≥100MΩ), μειώνοντας αποτελεσματικά τις απώλειες ρεύματος και μετάδοσης σήματος, εξασφαλίζοντας σταθερή και χωρίς παρεμβολές μετάδοση σήματος και προσαρμόζονται σε σενάρια υψηλής ακρίβειας όπως βιομηχανικά λεωφορεία και μετάδοση σήματος αισθητήρα.

Τεχνικά Πλεονεκτήματα

1. Διαδικασία κατασκευής ακριβείας

Διαθέτουμε επαγγελματικά εργαστήρια επεξεργασίας καλουπιών, χύτευσης με έγχυση και επεξεργασίας υλικού, που χρησιμοποιούν εξοπλισμό παραγωγής υψηλής ακρίβειας, όπως μηχανές χύτευσης με κάθετη έγχυση και φρέζες CNC για την ακριβή επεξεργασία κάθε στοιχείου του συνδετήρα αδιάβροχης ηλεκτρικής καλωδίωσης M12. Αυτό εξασφαλίζει ακριβείς διαστάσεις, τακτοποιημένη δομή, ομαλή εισαγωγή και αφαίρεση και ισχυρή προσαρμοστικότητα. Όλα τα προϊόντα υποβάλλονται σε πλήρη επιθεώρηση 100% (όχι δειγματοληψία παρτίδας) για να αποτραπεί η έξοδος μη πιστοποιημένων προϊόντων από το εργοστάσιο.

2. Τυποποιημένος και συμβατός σχεδιασμός

Ο αδιάβροχος σύνδεσμος ηλεκτρικού καλωδίου M12 έχει σχεδιαστεί σύμφωνα με το διεθνές πρότυπο IEC-61076-2-101, με εξαιρετική εναλλαξιμότητα και συμβατότητα προς τα πίσω. Είναι συμβατό με άλλες μάρκες συνδετήρων M12 ίδιας προδιαγραφής και κωδικοποίησης, μειώνοντας το κόστος αντικατάστασης και τους κινδύνους προσαρμογής για τους πελάτες. Το προϊόν υποστηρίζει πολλαπλές μεθόδους κωδικοποίησης, συμπεριλαμβανομένης της κωδικοποίησης A, επιτρέποντας την ευέλικτη διαμόρφωση σύμφωνα με διαφορετικά σενάρια εφαρμογής.

3. Προσαρμοσμένη τεχνική υποστήριξη

Έχουμε μια ανεξάρτητη ομάδα Ε&Α με εκτενή εμπειρία στην προσαρμογή αδιάβροχων βυσμάτων. Μπορούμε να παρέχουμε υπηρεσίες προσαρμογής OEM/ODM που βασίζονται σε συγκεκριμένες ανάγκες των πελατών, συμπεριλαμβανομένης της εξατομικευμένης προσαρμογής των διαμορφώσεων ακίδων, των χρωμάτων του κελύφους, των μηκών καλωδίων, των αδιάβροχων χαρακτηρισμών κ.λπ., για να ανταποκριθούμε στις ειδικές απαιτήσεις σύνδεσης διαφορετικών βιομηχανιών και εξοπλισμού.

4. Αυστηρό Σύστημα Ποιοτικού Ελέγχου

Έχουμε δημιουργήσει ένα σύστημα ποιοτικού ελέγχου που συμμορφώνεται με τα πρότυπα ISO9001:2008. Από την προμήθεια πρώτων υλών και την επεξεργασία παραγωγής έως την παράδοση του τελικού προϊόντος, κάθε βήμα ελέγχεται αυστηρά από επαγγελματίες επιθεωρητές ποιότητας. Όλες οι πρώτες ύλες επιλέγονται από φιλικά προς το περιβάλλον υλικά συμβατά με RoHS και UL, διασφαλίζοντας ότι τα προϊόντα μας είναι μη τοξικά, φιλικά προς το περιβάλλον και πληρούν τις περιβαλλοντικές απαιτήσεις πολλών χωρών και περιοχών σε όλο τον κόσμο.

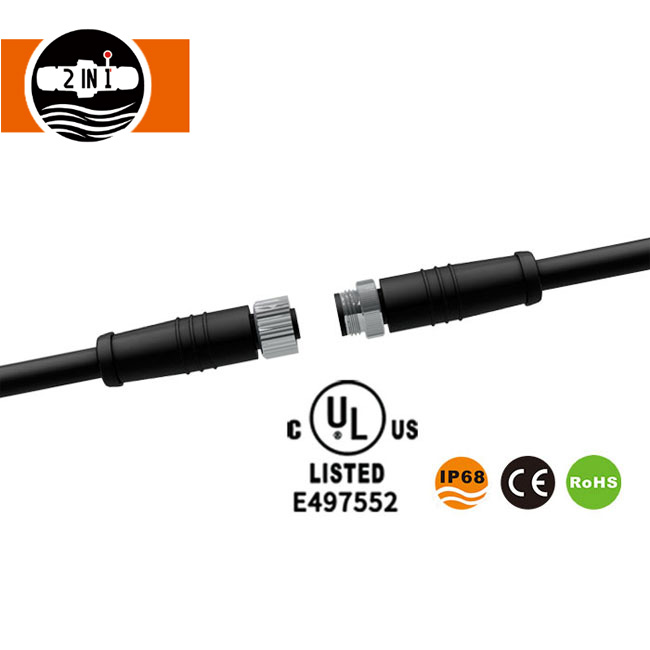

Λεπτομέρειες προϊόντος του αδιάβροχου συνδετήρα ηλεκτρικού καλωδίου M12

Σύνδεση:

Σενάρια εφαρμογής

1. Φωτισμός LED

Χρησιμοποιείται ευρέως σε διάφορα προϊόντα φωτισμού LED, όπως φώτα ταινιών LED, φώτα πλυσίματος τοίχου LED, φώτα LED στο έδαφος, φώτα σχοινιού LED, φώτα λωρίδων LED, φώτα κουρτινών και φώτα που αναβοσβήνουν. Παρέχει σταθερές αδιάβροχες συνδέσεις για εξοπλισμό φωτισμού, προσαρμόζοντας σε διάφορα σενάρια φωτισμού, συμπεριλαμβανομένων εξωτερικών και εσωτερικών υγρών περιβαλλόντων, διασφαλίζοντας την κανονική λειτουργία του εξοπλισμού φωτισμού.

2. Βιομηχανικός Αυτοματισμός

Συνδέεται εύκολα με διακόπτες εγγύτητας, συσκευές παρακολούθησης ροής, εξαρτήματα fieldbus, συσκευές αισθητήρων και συσκευές ενεργοποιητή. Κατάλληλο για εργοστασιακό αυτοματισμό, ρομποτική και μηχανικό εξοπλισμό, διατηρεί σταθερή μετάδοση σήματος και ρεύματος σε σκληρά βιομηχανικά περιβάλλοντα, βελτιώνοντας την αξιοπιστία του εξοπλισμού.

3. Νέα Ενέργεια και Επικοινωνία

Προσαρμοσμένο σε νέο ενεργειακό εξοπλισμό, όπως ηλιακές φωτοβολταϊκές μονάδες και μετατροπείς, καθώς και εξοπλισμό επικοινωνίας 5G και φιλικά προς το περιβάλλον ηλεκτρικά οχήματα. Διαθέτει εξαιρετική αντοχή στις καιρικές συνθήκες και απόδοση κατά των παρεμβολών, προσαρμόζεται σε περίπλοκες συνθήκες εξωτερικού περιβάλλοντος και εξασφαλίζει σταθερή λειτουργία του εξοπλισμού.

4. Άλλα Πεδία

Ισχύει επίσης για ιατρικές συσκευές, θαλάσσιο εξοπλισμό και μηχανικό εξοπλισμό, παρέχοντας κατάλληλες λύσεις σύνδεσης για διάφορες συσκευές που απαιτούν αδιάβροχες, ανθεκτικές στη διάβρωση και πολύ σταθερές συνδέσεις.

FAQ

Ε1: Ποια είναι η αδιάβροχη βαθμολογία του αδιάβροχου συνδετήρα ηλεκτρικού καλωδίου M12;

A1: Το τυπικό μοντέλο έχει αδιάβροχη βαθμολογία IP67, αποτρέποντας αποτελεσματικά τη διείσδυση σκόνης και τη βραχυπρόθεσμη βύθιση στο νερό. Προσφέρουμε επίσης μια προσαρμοσμένη επιλογή αξιολόγησης IP68, η οποία μπορεί να αναβαθμιστεί σύμφωνα με τις ανάγκες των πελατών, κατάλληλη για σενάρια με υψηλότερες απαιτήσεις στεγανότητας.

Ε2: Ποιες διαμορφώσεις pin υποστηρίζει το προϊόν; Μπορούν να προσαρμοστούν ειδικές καρφίτσες;

A2: Οι τυπικές διαμορφώσεις ακίδων περιλαμβάνουν 2-pin, 3-pin, 4-pin, 5-pin, 8-pin, 2+2-pin, 2+3-pin και 2+4-pin. Υποστηρίζεται η προσαρμογή OEM/ODM. Οι ειδικές διαμορφώσεις και ρυθμίσεις καρφίτσας μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες ανάγκες του πελάτη.

Ε3: Ποια είναι η διάρκεια ζωής του προϊόντος; Υπάρχει εγγύηση ποιότητας;

A3: Η μηχανική διάρκεια ζωής του προϊόντος είναι ≥3000 κύκλοι ζευγαρώματος. Υπό κανονική χρήση, η διάρκεια ζωής του μπορεί να φτάσει περισσότερα από 3 χρόνια. Προσφέρουμε 3 χρόνια εγγύηση ποιότητας. Εντός της περιόδου εγγύησης, θα παρέχουμε δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για προβλήματα ποιότητας που προκαλούνται από ζημιές που δεν προκαλούνται από τον άνθρωπο.

Q4: Μπορούν να παρασχεθούν δείγματα; Q4: Ποιος είναι ο χρόνος παράδοσης του δείγματος;

A4: Δωρεάν δείγματα είναι διαθέσιμα, με 3 δείγματα ανά μοντέλο. Ο χρόνος παράδοσης του δείγματος είναι 3-5 εργάσιμες ημέρες. Για προσαρμοσμένα δείγματα, ο χρόνος παράδοσης θα παραταθεί ανάλογα με την πολυπλοκότητα της προσαρμογής.

Ε5: Ποιος είναι ο χρόνος παράδοσης της παραγγελίας; Υποστηρίζετε τις μαζικές αγορές;

A5: Ο τυπικός χρόνος παράδοσης παραγγελίας είναι 2-3 εβδομάδες. Οι μαζικές παραγγελίες μπορούν να προσαρμοστούν ανάλογα με την ποσότητα παραγγελίας και το πρόγραμμα παραγωγής. Υποστηρίζουμε τις μαζικές αγορές, οι οποίες προσφέρουν πιο ανταγωνιστικές τιμές. Συμβουλευτείτε την ομάδα πωλήσεών μας για λεπτομέρειες.

Ε6: Το προϊόν πληροί τις απαιτήσεις περιβαλλοντικής προστασίας;

A6: Ναι, ο αδιάβροχος σύνδεσμος ηλεκτρικού καλωδίου M12 χρησιμοποιεί πρώτες ύλες συμβατές με RoHS, φιλικές προς το περιβάλλον. Η διαδικασία παραγωγής ακολουθεί τις περιβαλλοντικές απαιτήσεις και το προϊόν είναι μη τοξικό και αβλαβές, συμμορφούμενο με τους περιβαλλοντικούς κανονισμούς σε πολλές χώρες και περιοχές σε όλο τον κόσμο.
